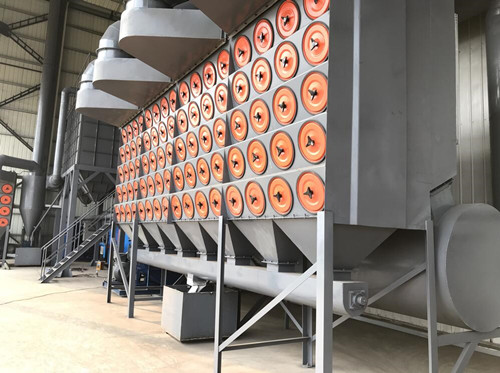

Coletor de pó do cartucho de filtro

O mecanismo de filtragem do coletor de pó do tipo cartuchoé o resultado de um efeito abrangente, como gravidade, força inercial, colisão, adsorção eletrostática e peneiração. Quando o pó e o gás que contenha pó entram no coletor de pó através da entrada de ar, as partículas maiores de pó diminuem devido à área da seção transversal, a velocidade do vento diminui e a sedimentação direta; a poeira menor e as partículas de poeira são retidas pelo filtro na superfície do cartucho. O gás purificado que passa através do cartucho do filtro é descarregado pelo ventilador de pressão induzido através da saída de ar. À medida que a filtração continua, a fumaça e a poeira na superfície do cartucho do filtro se acumulam cada vez mais, e a resistência do cartucho do filtro aumenta continuamente. Quando a resistência do equipamento atinge um determinado limite, o pó e o pó acumulados na superfície do cartucho do filtro precisam ser removidos a tempo; Sob a ação do gás comprimido, o cartucho do filtro de retrolavagem remove a poeira e a poeira que aderem à superfície do cartucho, regenerando o cartucho do filtro e repetindo a filtragem para obter uma filtragem contínua para garantir a operação contínua e estável do equipamento.

Estrutura

A estrutura do coletor de pó do cartucho de filtro é composta por um tubo de entrada de ar, um tubo de escape, um tanque, um balde de cinzas, um dispositivo de remoção de poeira, um dispositivo de orientação de fluxo, uma placa de distribuição de distribuição de fluxo, um cartucho de filtro e um controle elétrico dispositivo, semelhante à remoção de poeira do saco de pulso da caixa de ar. estrutura.

A disposição do cartucho do filtro no coletor de pó é muito importante. Pode ser disposto verticalmente no quadro de flores da caixa ou no quadro de flores. A disposição vertical é razoável do ponto de vista do efeito de limpeza. A parte inferior da placa é uma câmara de filtro e a parte superior é uma câmara de pulso da câmara de gás. Uma placa de distribuição de fluxo é instalada na entrada do precipitador.

Características:

1. Estrutura compacta e fácil manutenção; o cartucho do filtro tem uma vida útil longa e pode ser usado por dois anos ou mais; a eficiência de remoção de poeira é alta, até 99,99%.

2, adequado para uso sob uma variedade de condições de trabalho; de acordo com as características da poeira, cartuchos de filtro de diferentes materiais são usados ​​para resolver o problema do controle de poeira;

3, estrutura de bloco de construção, pode formar o volume de ar de processamento necessário; economizar consumo de ar comprimido, em comparação com o coletor de pó de pulso convencional, a pressão de sopro pode ser reduzida em 20% ~ 40%.
